在纳米科技飞速发展的今天，我们身边的电子产品、新能源设备、光学器件等，都离不开一种看似神秘却至关重要的核心技术——原子层沉积技术（Atomic Layer Deposition，简称ALD）。它被誉为纳米制造领域的“精密工匠”，能够以单个原子为单位，在材料表面逐层构建超薄薄膜，实现了人类对物质微观结构的极致操控。这门听起来高深的技术，究竟藏着怎样的奥秘？又如何改变着我们的生活？

原子层沉积的整个过程，是在密闭的真空反应腔中完成的，通过交替通入两种化学前驱体、惰性气体吹扫的循环步骤，实现逐层沉积，每一个循环都严格遵循四个固定步骤，环环相扣，绝不混乱：

第一步：第一种前驱体吸附

将第一种气态化学前驱体通入反应腔，前驱体分子会主动吸附在基底材料的表面。得益于自限性特性，当前驱体铺满基底表面的所有活性位点，形成单分子饱和层后，吸附反应会自动停止，不会出现多层堆积的情况，保证了单层的均匀性。

第二步：惰性气体吹扫

紧接着，向反应腔内通入氮气、氩气等惰性气体，将腔体内未吸附的多余前驱体分子，以及反应产生的少量气相副产物彻底吹扫干净。这一步就像“打扫战场”，避免多余物质干扰后续反应，确保每一步反应都纯粹精准。

第三步：第二种前驱体反应

再通入第二种气态前驱体，它会与基底表面已经吸附好的第一种前驱体发生化学反应，两者结合生成我们需要的薄膜物质，同时产生新的气相副产物。这个反应同样具有自限性，只会在表面单层进行，不会过度反应，完美形成一个原子层厚度的薄膜。

第四步：再次惰性气体吹扫

最后，再次用惰性气体吹扫反应腔，清除反应剩余的前驱体和全部副产物。至此，一个完整的沉积循环结束，每一次循环只会沉积约0.1纳米的单原子层，想要得到更厚的薄膜，只需重复这个循环即可，循环次数直接决定薄膜最终厚度，控制精度达到原子级别。

对比传统的物理气相沉积（PVD）、普通化学气相沉积（CVD），原子层沉积凭借独特的反应机制，拥有多项无可替代的优势，成为高端制造领域的“香饽饽”：

1. 极致精准的厚度控制

这是ALD最核心的优势。通过简单控制循环次数，就能精准调控薄膜厚度，误差小到单个原子级别，哪怕是几纳米的超薄薄膜，也能做到均匀一致，彻底解决传统镀膜厚度不均的难题。

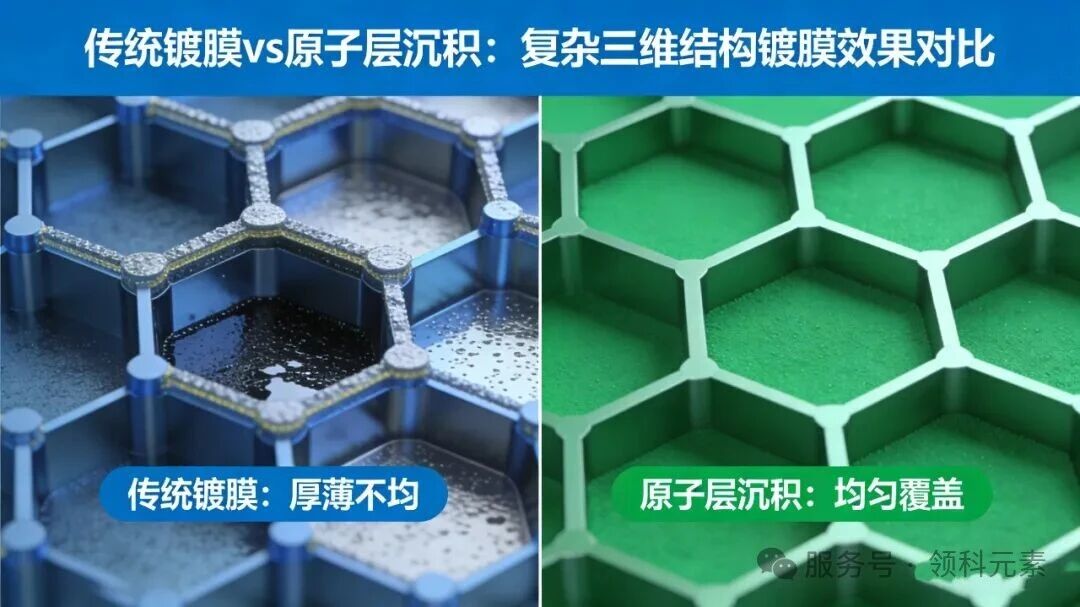

2. 完美的三维保形性

无论是平面基底，还是高深宽比的凹槽、孔洞、微纳三维结构，甚至是弯曲、不规则的表面，原子层沉积都能实现100%均匀覆盖，薄膜厚度处处相同，不会出现局部过厚或过薄的情况，这是传统技术无法企及的。

3. 薄膜致密无缺陷

依靠逐层原子级沉积，形成的薄膜极其致密，几乎没有针孔和缝隙，具备优异的密封性、绝缘性、耐腐蚀性，能大幅提升器件的稳定性和使用寿命。

4. 低温沉积适配性强

多数原子层沉积工艺可在50℃-350℃的低温下完成，无需高温加热，不会损伤热敏性材料，比如柔性电子器件、聚合物基底、生物材料等，应用范围大幅拓宽。

5. 适用材料范围极广

从金属、氧化物、氮化物，到硫化物、半导体材料，原子层沉积都能实现高质量沉积，可根据不同需求定制薄膜成分，满足多元化的应用场景。

或许你从未留意，但原子层沉积技术早已渗透到生活的方方面面，成为高端科技产品的“隐形基石”：

1. 半导体与芯片制造

这是ALD最核心的应用领域。随着芯片制程不断缩小到纳米级别，传统镀膜技术无法满足精度要求，原子层沉积被用于制备芯片的栅极介质层、金属栅电极、互连扩散阻挡层等关键部件，保障芯片的性能、功耗和稳定性，是先进芯片制程不可或缺的核心工艺。

2. 显示面板与光学器件

在手机、电视的OLED屏幕中，ALD用于制备超薄绝缘层和封装层，提升屏幕的发光效率和使用寿命；在光学镜头、滤光片上，通过沉积抗反射膜、高折射率膜，让镜头成像更清晰、光学性能更优异。

3. 新能源与环保领域

在太阳能电池中，原子层沉积制备的钝化膜能减少光电损耗，提升电池转换效率；在锂电池、燃料电池中，沉积超薄保护层可防止电极腐蚀，延长电池寿命，同时提升安全性；在催化剂领域，ALD制备的纳米级催化剂，比表面积更大，催化效率大幅提升，助力环保化工生产。

4. 柔性电子与生物医疗

借助低温沉积优势，ALD可在柔性塑料、生物材料表面制备防护薄膜，用于柔性屏幕、可穿戴设备的柔性电路，以及人工关节、植入式医疗器件的生物兼容涂层，既保证器件性能，又避免对人体和生物材料造成损伤。

5. 防腐与防护涂层

对于金属零部件、精密仪器，ALD制备的超薄防腐涂层，轻薄不影响部件尺寸，却能大幅提升耐腐蚀性、耐磨性，广泛应用于航空航天、精密机械等领域。

尽管原子层沉积技术已经在高端领域大放异彩，但目前仍面临沉积速率较慢、规模化生产成本较高等挑战。不过，随着技术的不断革新，未来的发展前景十分广阔：

科研人员正在研发空间原子层沉积、等离子体增强原子层沉积等新型工艺，加快沉积速率，实现大面积、高效率量产；同时，开发更多环保、高活性的化学前驱体，拓展可沉积材料的种类，让ALD适配更多新兴领域。

未来，原子层沉积将进一步走进量子科技、纳米机器人、新型储能设备等前沿领域，成为推动科技进步的关键支撑。它用微观原子的精准构建，打造出宏观世界的高端产品，让人类对物质的操控从毫米、微米，真正走向纳米、原子级别。

结语

原子层沉积技术，看似是远离日常生活的前沿科技，实则是支撑现代工业、高端制造的“隐形力量”。它以极致的精准度，打破了传统镀膜技术的局限，让无数看似不可能的产品成为现实。从指尖的手机芯片，到绿色能源设备，再到未来的智能科技，这门“原子级裁缝术”，正以微小的力量，推动着人类科技不断向前，书写着纳米时代的全新篇章。
