你有没有想过？手机屏幕为什么能防刮耐磨、眼镜镜片为什么能减少反光、芯片为什么能实现精准导电？答案，都藏在一层看不见的“薄膜”里。这些薄薄的涂层，看似不起眼，却撑起了电子、光学、新能源等多个领域的发展。而制备这些高精度薄膜的核心技术之一，就是电子束蒸发镀膜。

今天，我们就抛开复杂的专业术语，用最直白的语言，带你走进电子束蒸发镀膜的世界，看看这项“给材料穿新衣”的黑科技，到底是怎么工作的，又藏在我们生活的哪些角落。

电子束蒸发镀膜看似复杂，但拆解开来，就像一场“精准的手工制作”，每一步都有明确的目的，普通人也能轻松理解：

第一步：打造“无尘真空房”（基础准备）

镀膜的第一步，是把整个镀膜设备的腔室抽成高真空状态——简单说，就是把腔室里的空气、灰尘等杂质全部抽走。这样做有两个好处：一是避免空气中的氧气、氮气等杂质，和蒸发的靶材粒子发生反应，影响薄膜质量；二是让靶材的气态粒子能顺利飘到基底上，不会因为碰撞空气而损耗。

第二步：准备“原材料”和“待加工件”

根据要做的薄膜类型，选择对应的靶材（比如金属铜、铝，或者你之前关注的铬铌铜合金，甚至是氧化物材料），把靶材放进设备的指定位置；同时，把需要镀膜的基底（比如玻璃、硅片、金属片）固定好，并且提前清洁干净——就像我们贴贴纸前要擦干净表面一样，这样薄膜才能牢牢“粘”在基底上。

第三步：启动“电子束加热器”（核心环节）

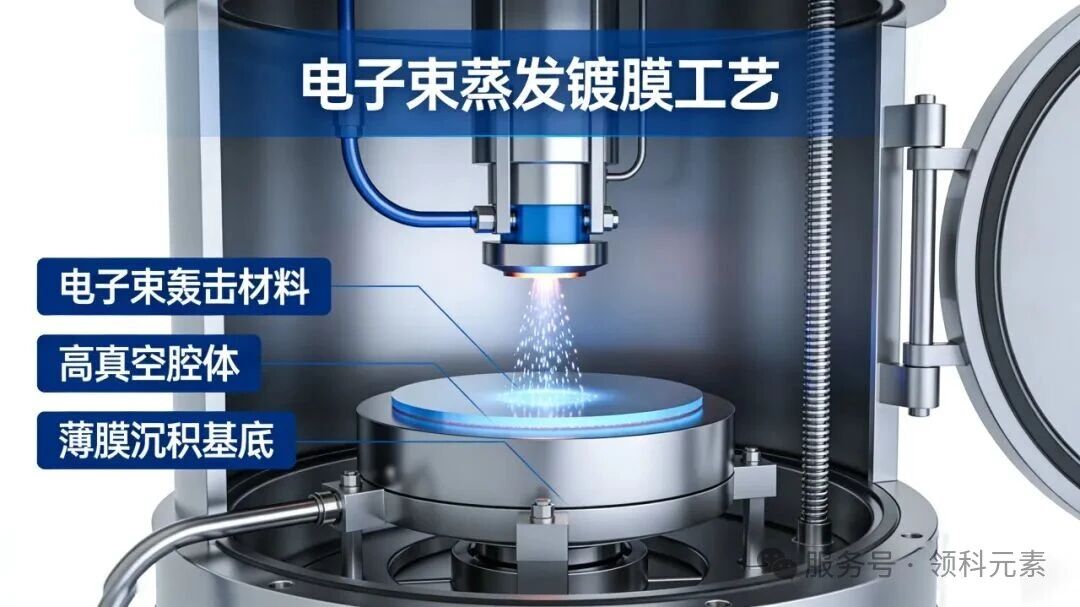

设备中的“电子枪”会产生一束高能电子束，这束电子束在电场和磁场的引导下，被加速、聚焦，精准地轰击到靶材表面。电子束的能量极高，能在瞬间让靶材局部温度飙升，快速融化、蒸发，变成气态的微小粒子，弥漫在真空腔室中。

第四步：“气态粒子”变身“薄膜”

这些气态的靶材粒子，在真空环境中会沿着直线扩散，大部分会飘到上方的基底表面。因为基底温度较低，这些气态粒子一接触到基底，就会快速冷却、“定居”下来，慢慢堆积、排列，从气态变回固态，最终形成一层薄薄的、均匀的薄膜。

薄膜的厚度很好控制：电子束功率越大、轰击时间越长，蒸发的靶材就越多，薄膜就越厚；反之，薄膜就越薄。

第五步：冷却收尾，取出成品

镀膜完成后，关闭电子枪，让设备腔室、基底和薄膜自然冷却——如果温度骤冷，薄膜容易开裂、脱落。等冷却到室温后，慢慢解除真空，打开设备，取出镀好薄膜的基底，整个镀膜过程就完成了。

电子束蒸发镀膜能广泛应用，核心是它有4个不可替代的优势，简单好记：

- 薄膜够纯净：真空环境+精准加热，避免了杂质污染，能做出纯度极高的薄膜，适合芯片、电子器件等对质量要求极高的场景。

- 适用材料多：不管是金属、合金，还是氧化物、氟化物，几乎所有固体材料都能通过这种方式镀膜，兼容性拉满。

- 薄膜够均匀：电子束聚焦精准，靶材蒸发速度稳定，做出的薄膜厚度均匀、表面平整，不会出现“厚薄不一”的情况。

- 效率够高：镀膜速度比很多传统工艺快，操作也相对简单，既能满足实验室科研需求，也能适应工业批量生产。

电子束蒸发镀膜不是“高大上的实验室技术”，而是早已融入我们的日常生活，以下几个常见场景，你一定见过：

1. 电子与半导体领域

手机芯片、电脑CPU里的金属电极，液晶显示器（LCD）的透明导电膜，都是用电子束蒸发镀膜做出来的。这些薄膜需要极高的导电性和纯度，才能保证电子设备稳定运行。

2. 光学领域

我们戴的眼镜镜片，表面的抗反射膜（减少反光、让视野更清晰）；相机、望远镜的镜头，表面的增透膜，都是通过电子束蒸发镀膜制备的。不同的薄膜组合，能让光线透过率更高、反射率更低。

3. 新能源领域

太阳能电池的电极层、薄膜太阳能电池的吸收层，以及锂电池的极片涂层，都离不开这项技术。高质量的薄膜，能让电池的转换效率更高、使用寿命更长。

4. 其他常见场景

航天器件表面的耐高温、耐腐蚀防护膜，首饰、五金件表面的镀金、镀银涂层，甚至是人工关节表面的生物相容性薄膜，都用到了电子束蒸发镀膜技术。

很多人会把电子束蒸发镀膜和溅射镀膜（比如你之前了解的靶材溅射）弄混，其实两者的区别很简单，用一句话就能分清：

- 电子束蒸发：“加热蒸发”——把靶材加热成蒸汽，再沉积成膜，适合做高纯度、较厚的薄膜，速度快。

- 溅射镀膜：“撞击溅射”——用高能粒子撞击靶材，让靶材粒子“飞溅”出来沉积成膜，适合做较薄、附着力更强的薄膜。

两者没有好坏之分，只是适配不同的需求：比如做芯片电极，优先选电子束蒸发（追求高纯度）；做耐磨涂层，优先选溅射镀膜（追求高附着力）。

结语

从我们日常佩戴的眼镜，到高端的芯片、航天器件，这项“看不见的黑科技”，正在默默改变着我们的生活。随着科技的发展，电子束蒸发镀膜技术还会不断升级，解锁更多新的应用场景，为我们的生活带来更多便利和惊喜。
