当我们谈论芯片、柔性屏或高效太阳能电池时，背后都离不开一项能在微观世界“精雕细琢”的核心技术——原子层沉积（Atomic Layer Deposition，简称ALD）。它不像传统涂层技术那样“批量喷洒”，而是以原子为单位，像搭积木一样逐层构建薄膜，精度可达0.1纳米级别，相当于头发丝直径的千万分之一。

ALD技术的雏形最早出现在1960年代，芬兰科学家Tuomo Suntola为了解决光盘涂层的均匀性问题，提出了“原子层外延”的概念，这是ALD的前身。但受限于当时的材料和设备，技术长期停留在实验室阶段。

直到1990年代，随着半导体行业对芯片尺寸的要求越来越高（从微米级迈向纳米级），传统涂层技术难以满足需求，ALD才迎来“爆发期”。2000年后，ALD设备开始进入工业生产线，用于芯片的栅极氧化层、金属电极等关键结构的制备。如今，随着新能源、柔性电子、生物医疗等领域的兴起，ALD的应用场景不断拓展，已成为跨领域的“共性关键技术”。

ALD技术看似遥远，实则已融入我们的日常，在多个领域扮演着“隐形守护者”的角色：

1. 半导体行业：芯片的“纳米级铠甲”

在7纳米、5纳米甚至更先进的芯片中，晶体管的栅极氧化层厚度不足10纳米，传统技术无法保证其均匀性。ALD能精准沉积高纯度的氧化铪（HfO₂）薄膜，作为栅极的“绝缘铠甲”，既防止电流泄漏，又提升芯片的运算速度和能效。如今，几乎所有高端芯片的制造都离不开ALD。

2. 新能源领域：让电池更耐用、太阳能板更高效

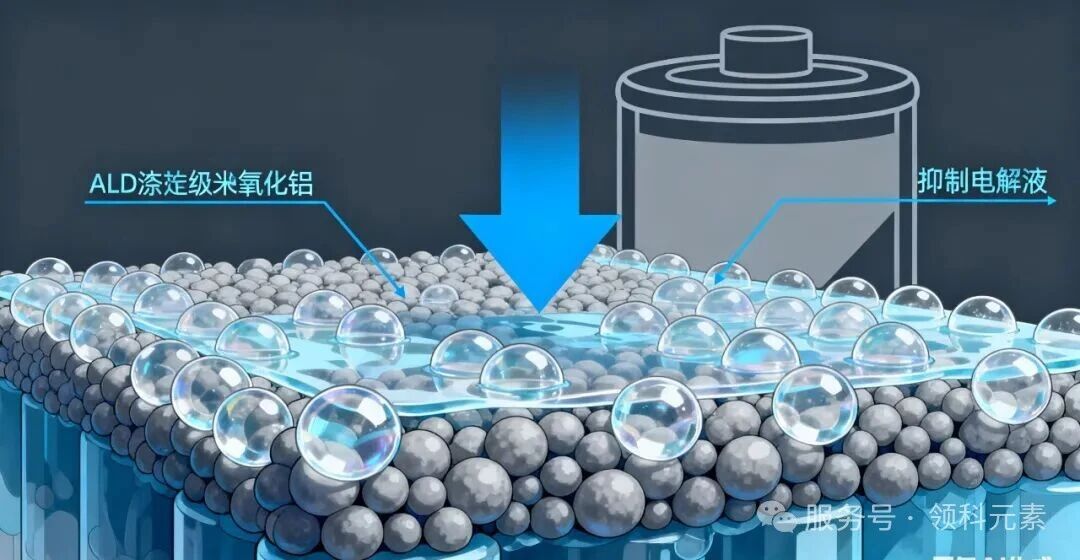

•锂电池：通过ALD在电极表面沉积一层纳米级的氧化铝（Al₂O₃）薄膜，能抑制电解液与电极的副反应，减少电池容量衰减，让手机、电动汽车的电池寿命延长20%以上，同时降低高温起火的风险。

• 太阳能电池：在光伏组件表面沉积ALD抗反射涂层，能减少太阳光的反射损失，让电池的光电转换效率提升1-2个百分点——看似微小的提升，对大规模光伏电站而言，意味着每年数百万度的发电量增长。

3. 柔性电子：给“可弯曲设备”穿“防护衣”

柔性屏、可穿戴设备（如智能手环）的核心难题是“耐弯折+防腐蚀”。ALD能在柔性基材（如塑料、金属箔）表面沉积一层超薄的防水、防氧涂层，即使设备反复弯折，涂层也不会开裂，有效保护内部电路不受潮气、氧气侵蚀，让柔性设备的使用寿命从几个月延长到数年。

4. 生物医疗：植入体的“生物兼容外衣”

人工关节、心脏支架等植入式医疗器械，常因金属表面与人体组织不兼容引发炎症。通过ALD在器械表面沉积一层羟基磷灰石（与人体骨骼成分相似）或二氧化钛薄膜，能让器械与人体组织“和平共处”，减少排异反应，同时降低细菌附着的风险，大幅提升植入手术的成功率。

如今的ALD技术仍在快速进化：一方面，科学家在探索“单原子层”沉积技术，试图实现单个原子的精准排列，为量子计算、超高密度存储等领域铺路；另一方面，ALD正从“小尺寸芯片”向“大尺寸基材”拓展，比如在整个建筑玻璃表面沉积透明导电薄膜，让玻璃变成“发电玻璃”。

同时，“绿色ALD”成为新趋势——传统前驱体多含重金属，污染较大，现在研究人员正开发基于生物基材料的环保前驱体，让这项精密技术在推动产业升级的同时，也能兼顾生态友好。

从实验室里的理论构想，到支撑芯片、新能源、医疗的核心技术，ALD的发展历程，正是人类对“微观世界控制能力”不断突破的缩影。未来，当我们用上更快的芯片、更耐用的电池、更安全的医疗设备时，或许不会想到，这背后都藏着“原子层沉积”的功劳——这项在纳米尺度上“搭积木”的技术，正在悄悄雕刻我们的未来。
