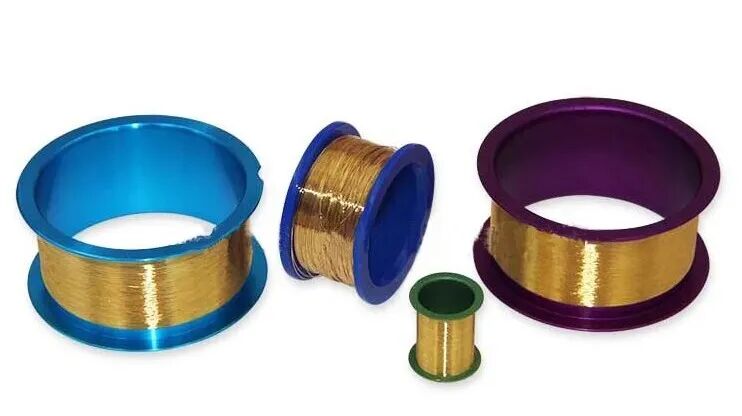

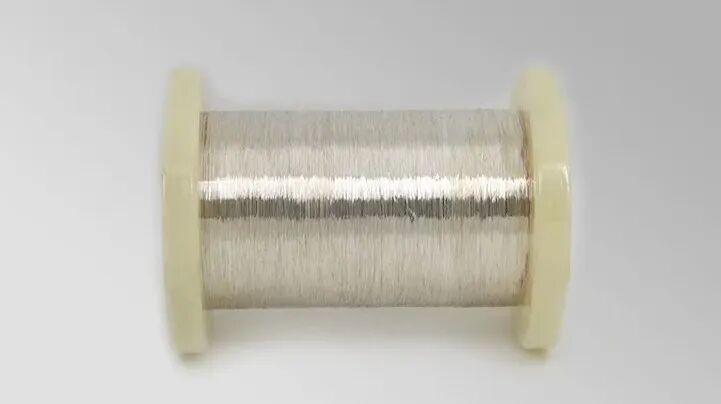

在我们日常使用的手机、电脑、智能手表内部，藏着无数肉眼难辨的“微观功臣”，超细丝键合丝材便是其中之一。它直径通常在10微米至50微米之间，比人类头发丝还要细数倍，却承担着芯片与外部电路“通信”的核心使命，是半导体封装领域不可或缺的关键材料。

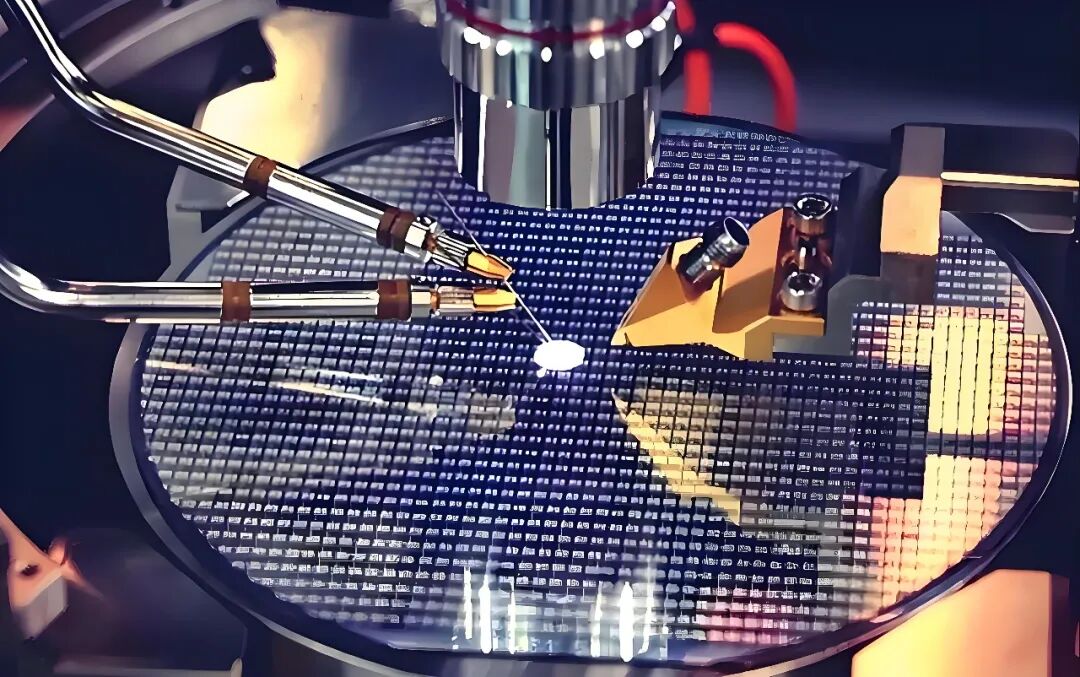

从功能本质来看，超细丝键合丝材的核心作用是“导电连接”。当芯片完成设计与制造后，其内部的晶体管、电路模块需要与外部的引脚、基板建立电流通路，才能实现信号传输与能量供给。而键合丝材就像一座座微型桥梁，通过“键合”工艺——一端焊接在芯片的焊盘上，另一端连接到封装基板的焊点——将芯片与外部世界紧密相连，确保电信号高效、稳定地传递，且几乎没有信号损耗。

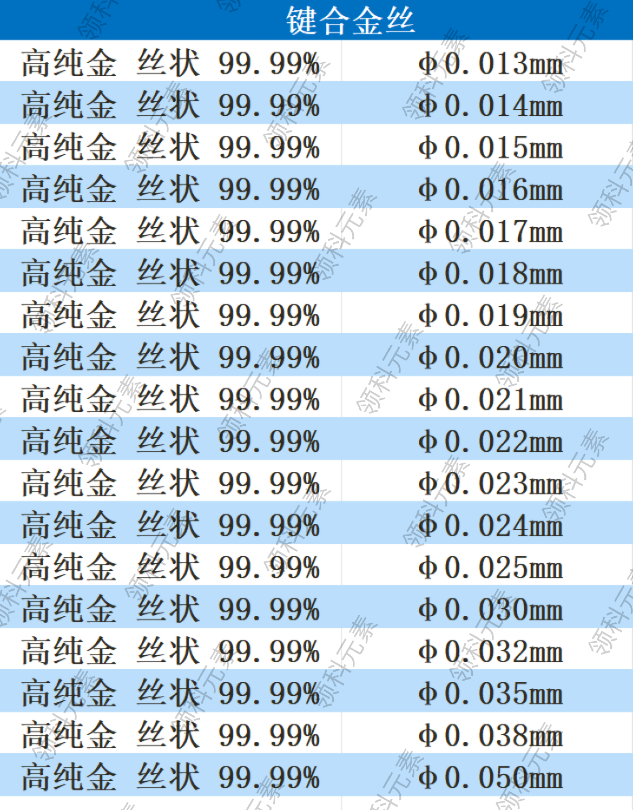

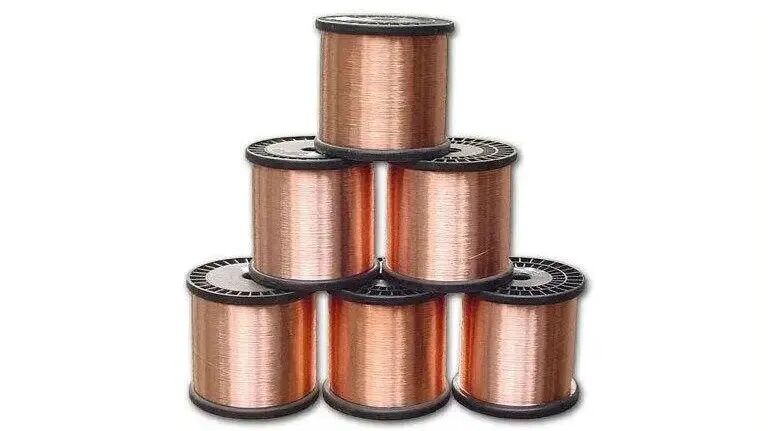

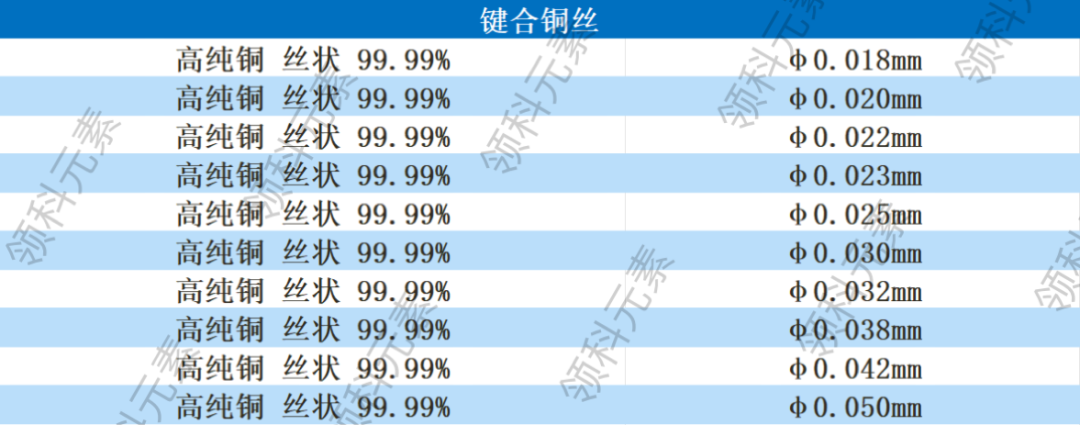

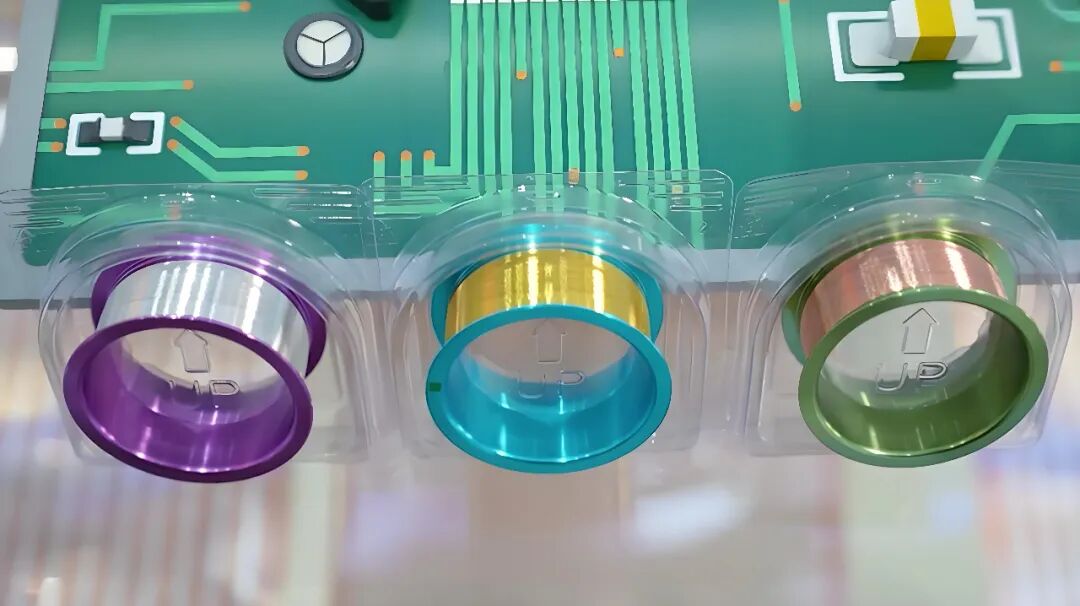

第二类是铜丝，堪称“性价比之王”。铜的导电性仅略低于金，价格却不足黄金的二十分之一，同时具备出色的机械强度，能适应更细直径的加工需求（目前已实现10微米以下铜丝量产）。随着镀钯、抗氧化涂层等技术的突破，铜丝克服了易氧化、键合难度高的短板，如今已广泛应用于中低端消费电子芯片（如智能手机处理器、物联网传感器），市场占有率超过60%，成为推动半导体封装成本下降的重要力量。

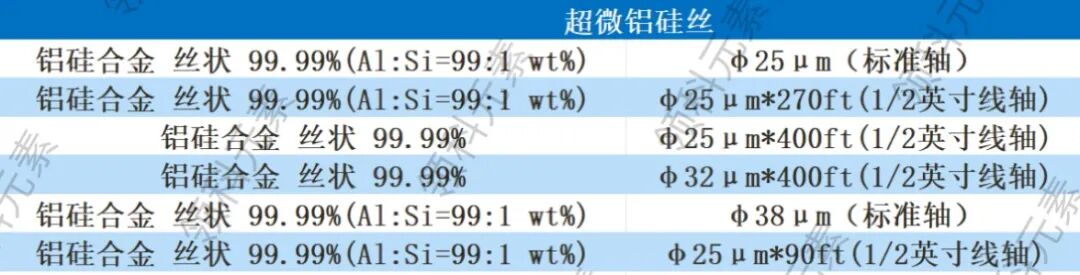

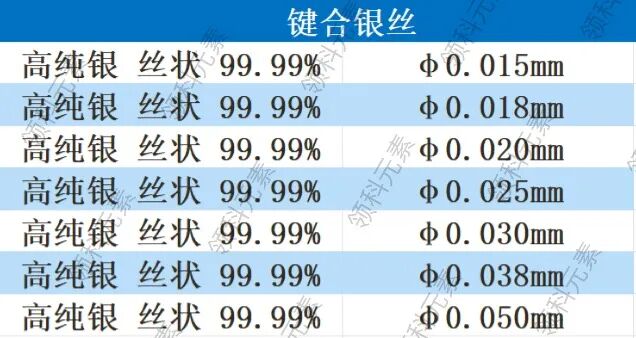

第三类是合金丝，属于“性能定制专家”。这类丝材通过将金、银、铜与钯、镍等金属按特定比例混合，可针对性优化性能——比如金钯合金丝能提升高温环境下的稳定性，适用于汽车电子芯片（需耐受-40℃至150℃的极端温度）；银铜合金丝则兼顾高导电性与低成本，在LED芯片封装中应用广泛。合金丝的出现，填补了金丝与铜丝在特殊场景下的性能空白，让键合材料选择更具灵活性。

或许有人会问，既然超细丝键合丝材如此重要，为何我们很少听闻？这恰恰源于它“藏于幕后”的特性——单根丝材成本极低（以铜丝为例，每根仅需几分钱），但在一颗芯片封装中往往需要数十甚至上百根，其质量直接决定芯片的使用寿命与稳定性。比如，若丝材直径不均匀，可能导致电流分布失衡，引发芯片局部过热；若键合处存在微小裂痕，长期使用后可能出现信号中断，导致设备故障。

随着半导体行业向“更小、更快、更节能”发展，超细丝键合丝材也在不断突破极限。一方面，丝材直径持续缩小，目前已研发出5微米以下的超细丝，可适配3纳米、2纳米制程芯片的微型化封装需求；另一方面，新型材料不断涌现，比如碳纳米管丝、石墨烯复合丝等，有望在导电性、耐热性上实现超越，为下一代芯片连接技术提供可能。

从日常电子设备到航空航天、新能源汽车，超细丝键合丝材虽微小，却如“毛细血管”般渗透到科技领域的各个角落。它不仅是材料科学与精密制造的结晶，更是半导体产业链中“小而美”的关键一环，默默支撑着数字时代的每一次技术飞跃。
