从半导体芯片的纳米级导电层,到新能源电池的耐腐蚀电极膜,再到光学镜片的增透耐磨层,磁控溅射技术已成为高端制造不可或缺的核心工艺。领科元素深耕磁控溅射靶材与镀膜技术,以高纯材料基底+精密工艺控制,为半导体、新能源、光学等领域提供高性能薄膜解决方案,推动国产高端镀膜材料与工艺的自主可控。
PART 01
磁控溅射:微观世界的“原子级喷涂术”

磁控溅射是物理气相沉积(PVD) 的主流技术,核心是在高真空环境下,利用磁场约束等离子体,让高能离子精准轰击靶材,使靶材原子均匀沉积在基材表面,形成超薄、致密、附着力强的纳米薄膜。

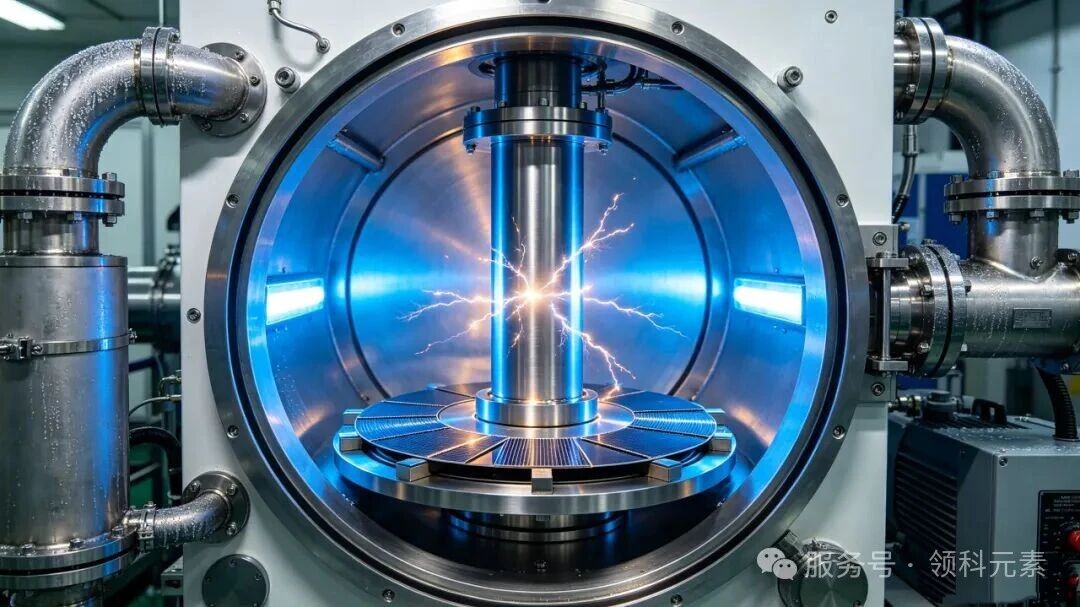

通俗原理:四步实现精准成膜
1. 真空筑巢:将镀膜腔体抽至高真空(杜绝杂质污染),通入少量氩气(惰性气体,充当“轰击粒子”来源)。
2. 电场启等离子体:施加高压电场,氩气被电离成带正电的氩离子和自由电子,形成等离子体(发光的电离气体)。
3. 磁场锁轨迹(核心):靶材背面的永磁体产生磁场,电子在洛伦兹力作用下做螺旋运动,延长运动路径,碰撞更多氩原子,产生高密度等离子体,大幅提升溅射效率。
4. 离子轰击成膜:氩离子在电场加速下高速撞击靶材,将靶材原子“撞”出;这些原子在真空扩散,均匀附着在基材表面,形成纳米级薄膜。
领科元素工艺核心支撑
• 高纯靶材基底:依托中金研技术积淀,靶材纯度可达99.999%(5N),从源头保障薄膜高纯度与稳定性。
• 双模式精准溅射:支持直流(DC)、射频(RF)溅射,适配金属、半导体、绝缘体等全品类靶材。
• 高真空洁净环境:背景真空可达6×10⁻⁶Pa,基片台可控温(最高800℃),适配玻璃、硅片、柔性材料等各类基材,低温镀膜不伤材。
PART 02
领科元素磁控溅射的四大核心优势

相比传统电镀、蒸发镀膜,领科元素磁控溅射工艺完美匹配高端制造严苛需求:
1. 膜层品质,纳米级可控
薄膜致密度高、附着力极强,不易起泡脱落;厚度均匀可控(精度达±5%),纳米级精度,满足半导体、光学器件超高精密要求。
2. 材料适配,全品类覆盖
靶材可选高纯金属(金、银、铜、钛)、合金、氧化物(ITO、SiO₂)、氮化物等;基材兼容玻璃、硅片、陶瓷、塑料、柔性材料,覆盖全场景镀膜需求。
3. 绿色高效,量产一致性强
全程真空密闭,无废水、废气污染,环保安全;工艺参数稳定,可多工位同步镀膜,批量生产一致性强,兼顾研发与量产。
4. 定制化能力,适配多元场景
可根据客户需求,定制靶材组分、膜层结构(单层/多层复合膜)、厚度与性能,精准适配半导体、新能源、光学、医疗等行业差异化需求。
PART 03
领科元素主流磁控溅射工艺类型

针对不同靶材与应用场景,领科元素提供成熟定制化工艺方案:
• 直流磁控溅射(DC):适配铝、铜、钛等导电金属靶材,用于半导体金属布线、新能源电极、高端装饰镀膜。
• 射频磁控溅射(RF):适配陶瓷、氧化物等绝缘靶材,用于手机屏幕ITO导电膜、眼镜镜片增透膜、光学器件介质膜。
• 反应磁控溅射:氩气中混入氧气/氮气,靶材粒子反应生成氧化膜(耐磨)、氮化膜(硬质),用于刀具模具、航空零部件防腐耐磨层。
PART 04
无处不在:领科元素工艺的多元应用

领科元素磁控溅射镀膜已渗透到生活与工业的方方面面,赋能高端制造升级:

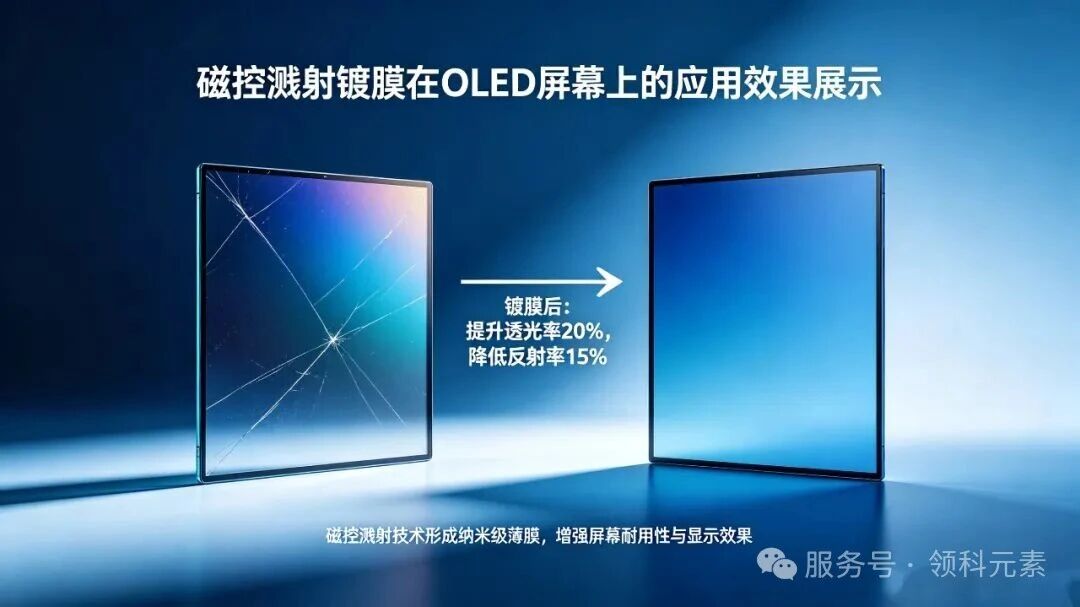

• 半导体与消费电子:芯片内部金属布线、手机屏幕防指纹膜/触控导电膜、相机镜头增透减反膜、晶振电极镀膜。

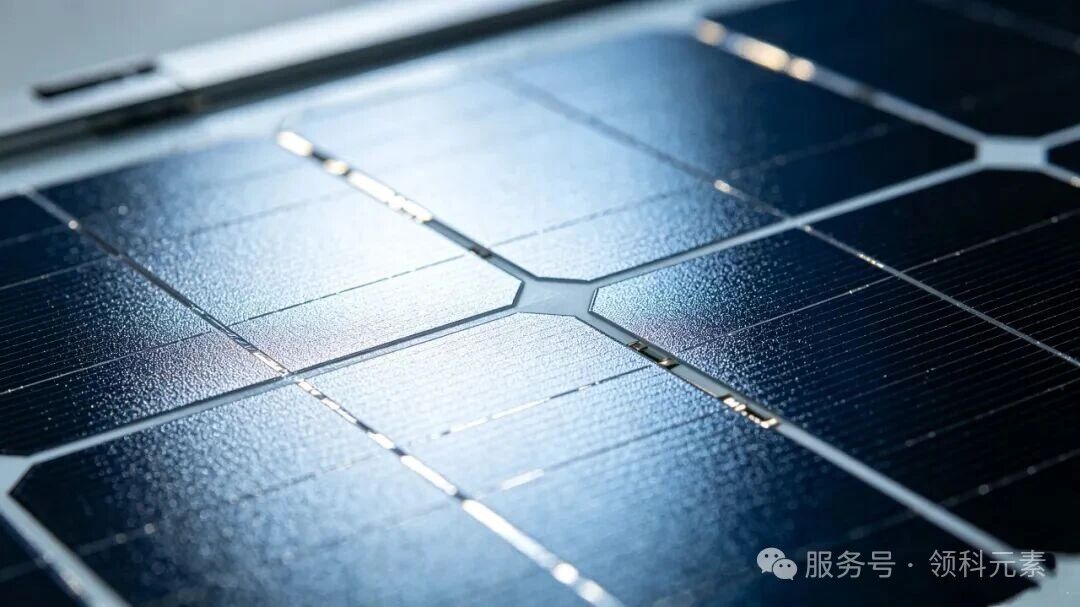

• 新能源领域:光伏电池光电转换膜、复合铜箔纳米打底层、动力电池电极防腐膜、储能器件功能膜,提升能量效率与使用寿命。
• 光学与医疗:高端眼镜片耐磨增透膜、医疗内窥镜光学膜、手术器械抗菌防腐膜、精密仪器光学镀膜。
• 工业与航空:高速刀具硬质耐磨膜、航空发动机零部件耐高温膜、高端建筑玻璃Low-E节能膜、汽车零部件防腐耐磨层。
PART 05
领科元素:以高纯材料+精密工艺,赋能产业自主可控

领科元素依托顶尖科研资源与先进生产工艺,专业研发、生产、销售高纯金属、溅射靶材、镀膜材料等全系列高端材料,产品纯度指标达到国际先进水平。
从靶材定制、设备适配到工艺优化,领科元素形成全链条解决方案,助力客户解决薄膜附着力差、均匀度低、纯度不足等痛点,推动半导体、新能源、光学等产业的高质量发展与国产化替代。
未来,领科元素将持续迭代磁控溅射工艺,突破技术瓶颈,以更精密、高效、环保的镀膜技术,赋能更多高端制造领域,成为全球功能性薄膜制备的核心力量。
