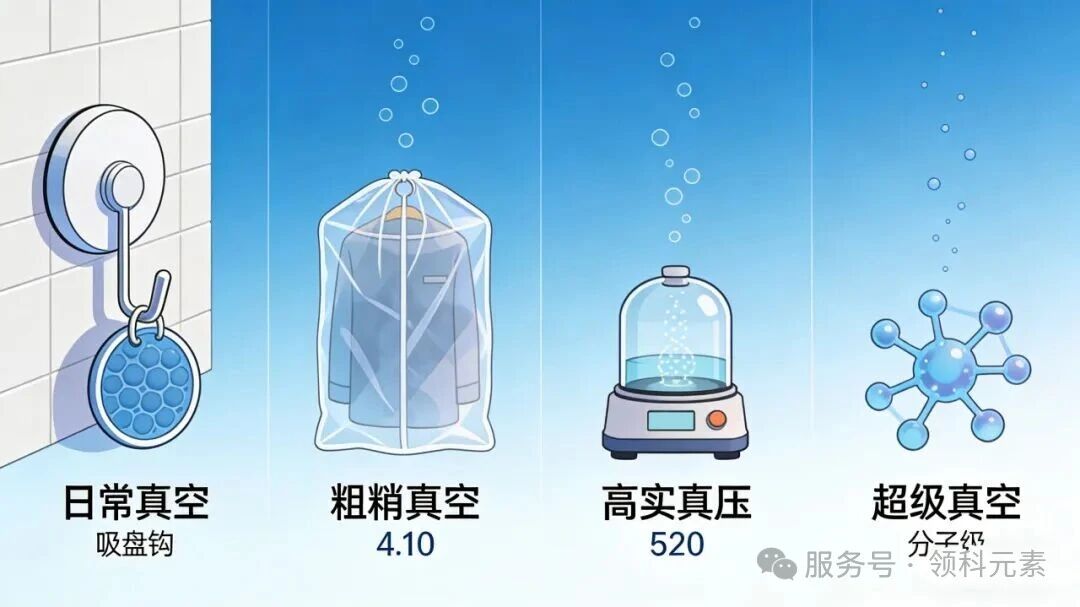

当我们惊叹于手机芯片的纳米级精度、航空发动机的耐高温性能，或是二维材料的奇特物理特性时，很少有人会联想到背后一个“看不见、摸不着”的关键支撑——超真空环境。从日常吸盘挂钩的粗糙真空，到科学研究中百万亿分之一大气压的极致真空，人类对真空的探索与掌控，正在材料科学领域掀起一场前所未有的革命。超真空工艺，这位“隐形的材料工程师”，正以其独特的优势，打破传统材料制备的局限，孕育出一代又一代性能卓越的新型材料。

超真空环境之所以成为先进材料制备的“标配”，核心在于它解决了传统工艺中难以克服的三大痛点：氧化、污染与孔隙。空气中的氧气、水蒸气、二氧化碳等分子，在材料加工过程中如同“隐形干扰者”——金属粉末会被氧化形成表面氧化层，阻碍颗粒间的有效结合；挥发性杂质和被困气体则会在材料内部形成孔隙，严重影响强度与韧性；而气体分子的碰撞还会破坏薄膜生长的原子级有序性。

超真空的“无气之境”恰好对症下药：极低的气体分子密度能有效防止材料氧化，确保金属基体与增强颗粒的直接接触；真空脱气过程可彻底清除原材料中的吸附气体和挥发性杂质，减少内部孔隙；原子级清洁的环境则为薄膜生长、晶体合成提供了不受干扰的“温床”。正如真空热压烧结技术所展现的，通过真空、温度、压力的协同作用，可使材料达到99.1%的接近理论密度，同时保留细晶粒结构，显著提升硬度、耐磨性和断裂韧性。

超真空工艺的应用早已超越实验室范畴，深度融入材料科学的多个领域，从基础研究中的新型材料构筑，到高端制造中的核心部件生产，都留下了它的身影。

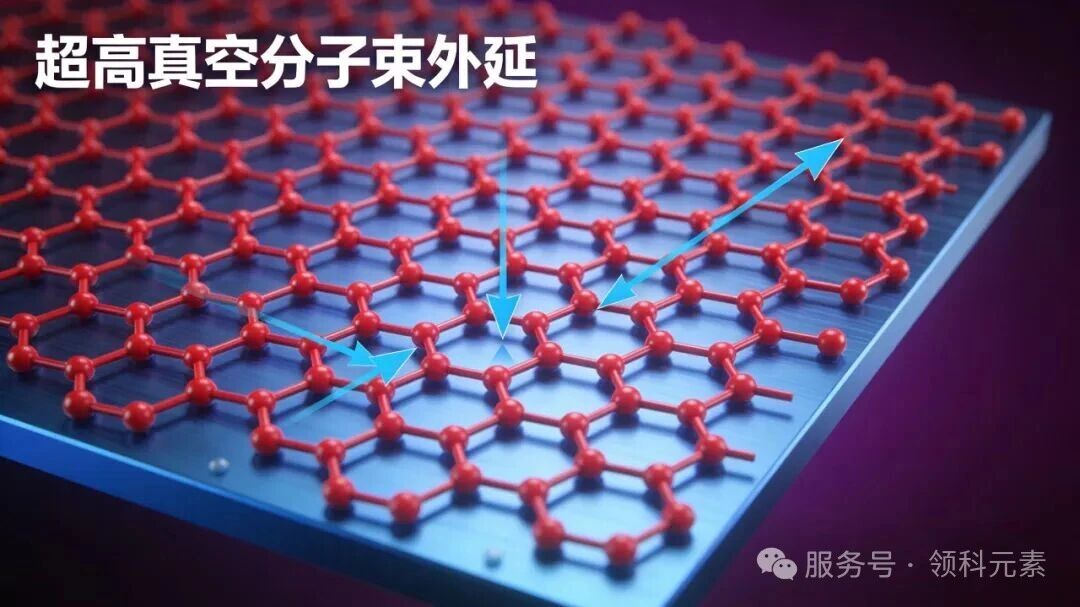

在二维材料研究领域，超真空技术是实现高质量材料制备的关键。2004年石墨烯被成功剥离后，科学家们一直致力于寻找更多具有特殊性能的二维材料。硅烯作为石墨烯的“硅基兄弟”，因极强的自旋轨道耦合特性，成为量子自旋霍尔效应研究的理想体系，但自然界中不存在层状硅材料，机械剥离法无法奏效。借助超高真空分子束外延（MBE）技术，科学家将硅原子精准沉积在金属基底表面，通过原子级别的层控制，成功制备出蜂窝状结构的硅烯，为二维材料家族增添了重要成员。这种在超真空环境下制备的二维材料，兼具清洁、大面积、高质量的优势，为未来量子器件的研发奠定了基础。

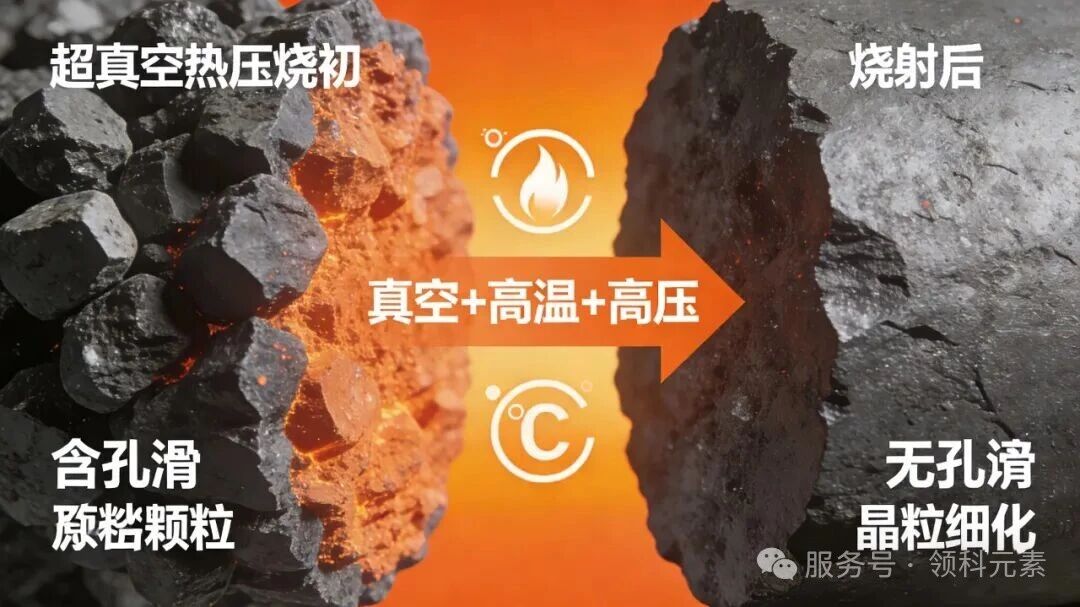

在高性能复合材料制备中，超真空热压烧结技术展现出强大的赋能能力。难熔金属（钨、钼）、先进陶瓷（氮化硅、碳化硅）等材料，传统烧结工艺难以克服致密化不足、晶粒粗大等问题，而真空热压烧结通过在真空环境中同步施加高温与高压，促进原子扩散和塑性流动，消除内部孔隙，形成高密度、高性能的制品。例如，铝基复合材料在460℃、30MPa的真空热压条件下，氧化层被剥离，颗粒间实现牢固的扩散键合，抗拉强度大幅提升，广泛应用于航空航天部件、精密电子元件等领域。真空压合钢板则通过分子重组实现纳米级均匀结构，抗拉强度可达1300MPa以上，成为5G毫米波PCB、半导体封装的核心载体，其层间对准精度可控制在±15μm，满足高端制造的严苛要求。

在薄膜制备与表面分析领域，超真空技术实现了“精准控制”与“深度洞察”的双重目标。物理气相沉积（PVD）、化学气相沉积（CVD）等工艺在超真空环境下，可精确控制薄膜的成分、结构和厚度，制备出高性能的光学薄膜、导电薄膜等；而扫描隧道显微镜（STM）、原子力显微镜（AFM）等表面分析技术，也需要超真空环境来避免气体分子干扰，才能获得原子级分辨率的材料表面形貌图像，帮助科学家深入理解材料的表面结构与性能关系。

尽管超真空技术已取得长足进步，但人类对真空的追求永无止境——目前实验室中的超高真空，与宇宙空间的真空度仍有差距，而材料科学的发展也对真空技术提出了更高要求：更高的真空度、更大的腔体尺寸、更精准的工艺控制。未来，随着吸附泵、离子泵等设备的持续优化，以及新型真空材料的研发，超真空工艺将朝着更低能耗、更高效率的方向发展。

在应用层面，超真空技术将与人工智能、量子计算等前沿技术深度融合，实现材料制备的智能化调控；在新能源、生物医药等新兴领域，超真空制备的高性能电极材料、生物相容性薄膜等，将为技术突破提供关键支撑；而二维材料异质结构、新型超合金等前沿材料的规模化生产，也将依赖超真空工艺的进一步革新。

从日常真空到超真空，人类用技术手段创造了“无气之境”，而材料科学则在这片“净土”上不断孕育新生。超真空工艺的价值，不仅在于它解决了传统材料制备的难题，更在于它为人类探索材料性能的极限提供了可能。当真空技术与材料科学继续协同进化，我们有理由相信，更多性能卓越、功能奇特的新型材料将不断涌现，为科技进步与社会发展注入源源不断的动力。
