在半导体芯片、光学镜片、航天器件等高精尖领域，有一种“隐形功臣”始终扮演着关键角色——电子束蒸发材料。它们凭借精准的成膜能力，为各类先进器件披上性能卓越的“薄膜外衣”，支撑起现代科技的精细化发展。

电子束蒸发镀膜技术的精髓在于“精准控温、定向沉积”，其过程可简单拆解为三步：

1. 真空环境构建：镀膜腔体内抽至极高真空，减少空气分子对蒸发粒子的散射，确保薄膜纯度；

2. 电子束轰击加热：电子枪产生的高能电子束经聚焦后，精准轰击蒸发材料表面，能量转化为热能使材料快速升温至蒸发点；

3. 薄膜沉积成型：蒸发的材料粒子在真空环境中直线飞行，均匀附着在基材表面，冷却后形成与基材紧密结合的功能薄膜。

相较于传统电阻加热蒸发，电子束蒸发能避免坩埚污染，可实现更高熔点材料的蒸发，且薄膜的均匀性、致密度和附着力更优。

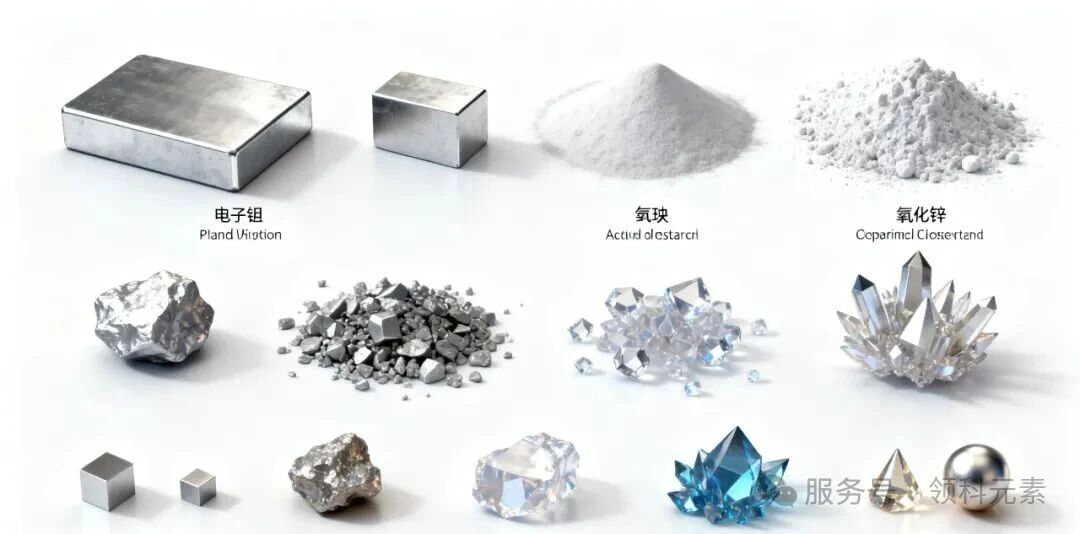

电子束蒸发材料的应用场景与材料特性高度匹配，不同类型材料在各领域各司其职：

• 金属及合金类：金、银、铜、铝等具有优异的导电性和延展性，常用于半导体芯片的电极布线、射频器件的导电薄膜；钛、铬等则因附着力强，作为薄膜与基材的过渡层；

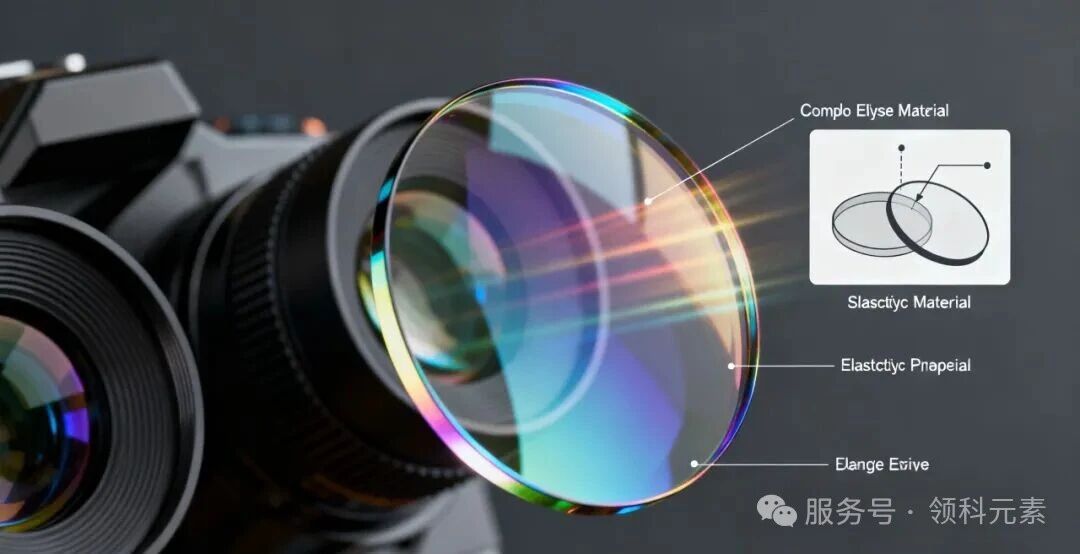

• 氧化物类：氧化硅、氧化钛、氧化锆等具备良好的光学透明性和耐磨性，广泛应用于光学镜片的增透膜、减反射膜，以及显示屏的透明导电层；

• 硫化物及其他化合物类：硫化锌、硒化锌等是红外光学系统的核心镀膜材料，用于红外探测器、红外镜头的增透与保护；钛酸锶、铌酸锂等压电、铁电材料，则用于制备传感器、滤波器等功能器件的薄膜元件。

电子束蒸发材料之所以能成为高精尖领域的“宠儿”，源于其独特的技术优势：其一，薄膜纯度高，真空环境与电子束加热方式减少了杂质污染；其二，成膜均匀性好，可精准控制薄膜厚度，误差可达纳米级别；其三，材料适配性广，能满足从低熔点到高熔点、从导电到绝缘、从光学透明到红外透过的多样化需求。

在半导体产业中，电子束蒸发材料制备的电极薄膜直接影响芯片的导电效率；在航天领域，其制备的抗腐蚀、耐高温薄膜为航天器保驾护航；在光学领域，各类增透、滤光薄膜则提升了光学器件的成像质量与稳定性。可以说，电子束蒸发材料的性能提升，直接推动着相关高端制造领域的技术突破。

随着科技对器件性能要求的不断提升，电子束蒸发材料正朝着三个方向发展：一是高性能化，通过材料提纯、成分优化，进一步提升薄膜的导电性、透光性、稳定性等核心指标；二是复合化，开发多组分复合蒸发材料，实现单一薄膜的多功能集成；三是定制化，针对特定场景的特殊需求，量身定制材料成分与形态，满足高端器件的个性化镀膜要求。

从微观的粒子沉积到宏观的科技应用，电子束蒸发材料用“薄膜魔法”连接起基础材料与高端制造。未来，随着材料科学与镀膜技术的深度融合，这类“隐形功臣”必将在更多新兴领域绽放光彩，为科技进步注入持续动力。
